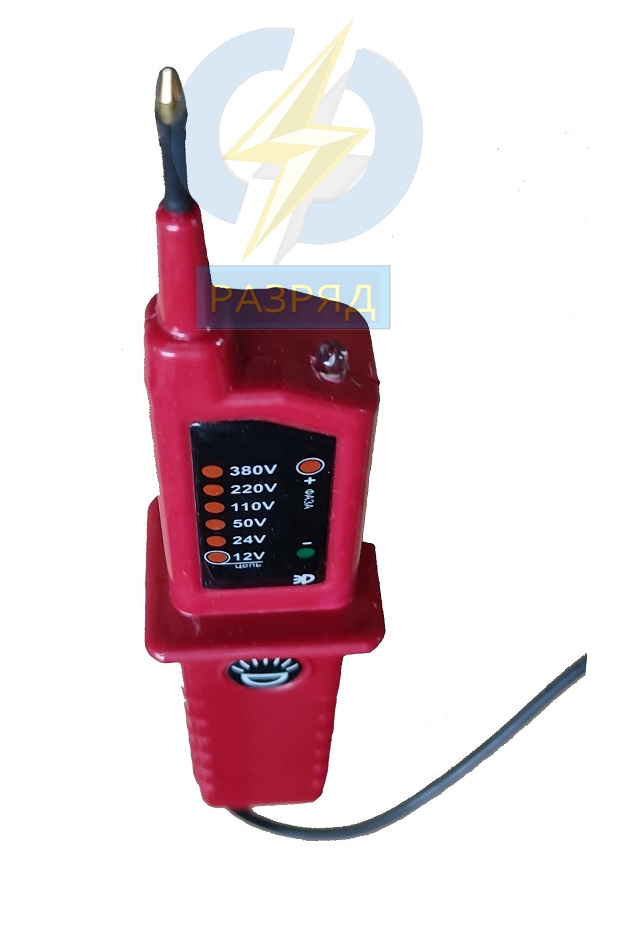

Указатель напряжения универсальный УНК-12-400 ЭР предназначен для контроля наличия напряжения в электроустановках переменного тока частотой 50Гц и постоянного тока напряжением 12-400В.
Позволяет определить полярность постоянного и фазу переменного напряжений, целостность электрических цепей с внешним сопротивлением от 0 до 100 кОм (светозвуковая прозвонка). Определение целостности цепи осуществляется от энергии накопительного конденсатора. Зарядка конденсатора осуществляется от сети постоянного или переменного тока напряжением 220-380В в течение 1 минуты. Одной зарядки достаточно для работы в течение всего рабочего дня. Дискретные значения индицируемого напряжения, В: 12, 25, 50, 110, 220, 380.
Указатель оснащен светодиодной подсветкой, для работы в в слабоосвещенных местах.
Комплект поставки
1.
Указатель напряжения УНК-12-400 ЭР
1шт.
2.
Паспорт и инструкция по эксплуатации
1экз.
3.
Чехол
1шт
Вес
100 гр.
Габариты
175х30х25 мм
ГОСТ
ГОСТ 20493-2001
Страна производства
РФ
Погодные условия эксплуатации
от - 45ºС до + 40ºС
Применение
Предназначен для контроля наличия напряжения в электроустановках переменного тока частотой 50Гц и постоянного тока напряжением 12-400В.
Номинальное рабочее напряжение, кВ
0,4
Испытательное напряжение, кВ
2
Напряжение индикации, В, не более
12
Дискретные значения индицируемого напряжения, В
12, 24, 50, 110, 220, 380
Вид индикации
Свето-звуковая
Способ проверки напряжения
Контактный
Величина рабочего тока, мА, не более
10
Количество полюсов
2
Источник питания
Есть
Диапазон "прозвонки" цепи
0-100 кОм
Время непрерывной работы от одной зарядки при нулевом сопротивлении измеряемой цепи, не менее
7 мин
Длина соединительного провода, не менее
1,1 м
Длина неизолированной части контактов-наконечников, не более
7 мм
Дополнительные функции
Позволяет определить полярность постоянного и фазу переменного напряжений, целостность электрических цепей с внешним сопротивлением от 0 до 100 кОм
